添加剂对再生骨料干粉砂浆性能的影响

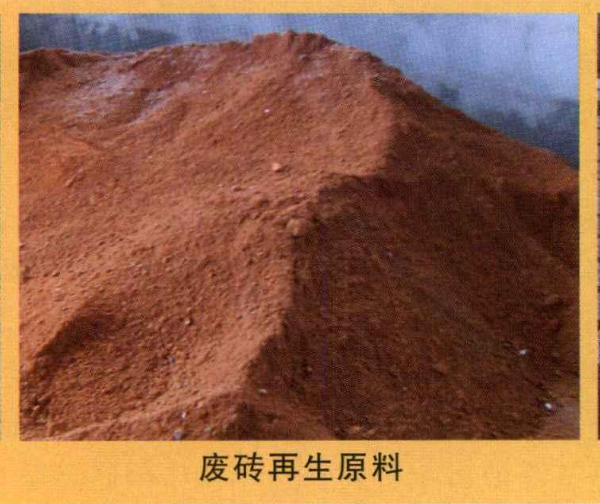

再生骨料和天然河砂的物理性能差异较大，天然河砂的表面形貌较为光滑和密实，而再生骨料与之相比表面有较多孔洞和微裂纹存在，且凹凸不平，因此再生骨料的表观密度远小于天然河砂，而孔隙率和吸水率则比天然河砂大。因此，在使用再生骨料配制砂浆时，需要考虑到其用水量的变化。

再生骨料干粉砂浆的力学性能优于天然河砂干粉砂浆。成型砂浆试样初期时所多添加的水份，被再生骨料所吸收，水化后期这部分水份重新释放出来，使得砂浆内的胶凝材料水化更基本，且同天然砂石骨料相比，再生骨料的棱角比较多，使得再生骨料干粉砂浆中再生骨料与水泥水化产物之间有更大的机械啮合力，两者共同作用使得再生骨料干粉砂浆力学性能更好。

在干粉砌筑砂浆中掺加粉煤灰，改善了干粉砌筑砂浆的和易性，进而增强了干粉砂浆的力学性能，粉煤灰的最佳掺量为25%。

复合激发剂的掺入，使得再生骨料具有潜在胶凝活性组分的活性被激发，且复合激发剂中的硫酸盐也同时激发了粉煤灰的活性，这使得再生骨料砌筑砂浆的性能得到进一步提高，在复合激发剂掺量为0.9%时干粉砌筑砂浆的抗压强度达到14.12MPa，比未掺加复合激发剂时提高了5.93%。

界面增强剂中的聚乙烯醇和胶粉分子中含有大量极性基团，抑制了游离水的扩散，使再生骨料表面区域的水泥能够充分水化，另一方面，在再生骨料和水泥浆体的界面间形成了均匀的柔性界面层，改善了界面层的结合情况，进而提高了干粉砌筑砂浆的力学性能，界面增强剂掺量为1.2%时，干粉砌筑砂浆的抗压强度达到15.43MPa，比未掺加界面增强剂时提高了8.71%。

再生骨料干粉砌筑砂浆的保水率随着羧甲基纤维素保水剂的加入，保水率明显提高，在掺量为0.24%时，保水率达到了99.17%；但保水率的掺加对干粉砌筑砂浆的力学性能有不利影响，随保水剂掺量的增加其力学性能呈下降的趋势，在保水剂掺量为0.24%时，28d抗压强度下降为14.50MPa。

在再生骨料干粉砌筑砂浆中掺加萘系好的减水剂，减水作用明显，在减水剂掺量为1.2%时，减水率达到14.91%；随着减水率的增加，干粉砂浆的28d抗压强度也得到了一定程度的提高，在减水剂掺量为1.2%时，28d抗压强度为16.22MPa。

再生骨料干粉砌筑砂浆的最佳原料配比选择为：灰料比为1:5.0，粉煤灰掺量为25%，复合激发剂掺量为0.9%，界面增强剂掺量为1.2%，保水剂掺量为0.24%，减水剂掺量为1.2%。
