建筑垃圾移动破碎站结构方案设计

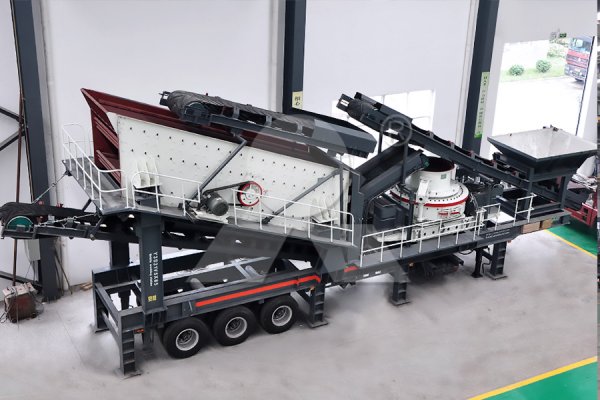

利用建筑垃圾综合处理工艺方案，可以实现建筑垃圾的回收再利用。但是在建筑垃圾初步处理时，由于拆除的建筑物分布不集中，导致所产生的建筑垃圾也较为分散。如果利用传统的固定式建筑垃圾处理生产线，则需要把建筑垃圾进行长距离运输，这样既增加了运输成本，还会对环境造成二次污染。针对此种情况，研发设计了可移动式建筑垃圾处理设备，大大提高了处理建筑垃圾的效率。

基于功能分析的设计方法指在机械产品的方案设计阶段，设计人员直接从产品功能分析出发，求解产品功能，通过各种分功能的组合，寻找合理组合方案，实现机械产品方案设计，最后通过评价得到最优方案。

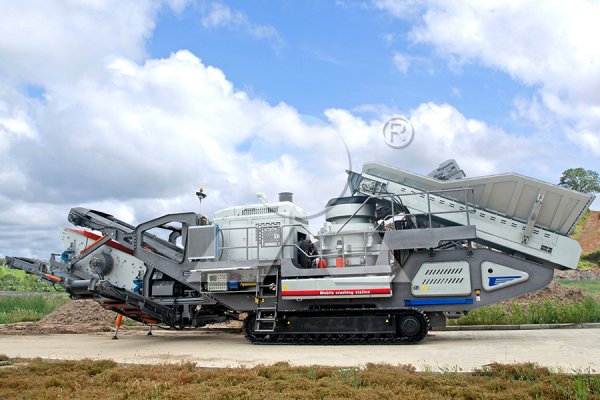

基于破碎在建筑垃圾综合处理过程中的重要地位，研发自行驱动建筑垃圾破碎站，要求设备具有大规模破碎建筑垃圾的能力，同时在各建筑垃圾生成现场之间进行移动处理，实现建筑垃圾回收后直接进行资源化利用。这样既可以降低运输费用，又对环境的影响降到最低。

功能分析是在机械产品设计的初始阶段，首先要明确该机械产品的预期功能是什么，也是设计产品的目的。这个总功能一般比较复杂，不太可能由一个机构实现。为了降低设计难度，提高设计效率，把机械产品需要实现的总功能进行分解，得到若干分功能，再寻找相应的解。分解过程可以按照总功能实现的工艺动作进行分解和构思，一直分解到不能分解为止。最终得到一个细化的可实现的产品功能层次结构树，它体现了设计人员实现客户需求的设计思想和设计过程。

在功能分解的过程中，功能元的确定基于以下三个原则：（1）如果某个功能可以通过现有的某个零件或结构实现，则定为功能元；（2）该功能的实现结构非常简单，无须进一步划分；（3）某一功能对应的机构件是外购件或标准件，该功能也不再分解。

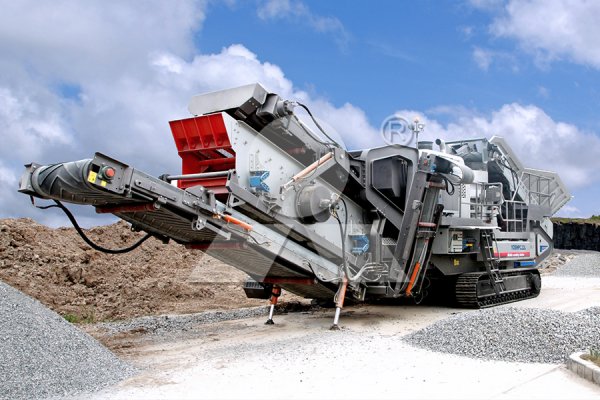

建筑垃圾破碎设备的主要功能可以描述为将大量的废弃混凝上块进行破碎，使破碎后的混凝土块达到再生骨料的要求，在此过程中，去除混凝土块中的细碎颗粒以及杂质，如废金属、废塑料、木材等。

要实现上述功能，首先要把建筑垃圾均匀的送入到破碎工位，把建筑垃圾进行破碎。由于破碎后的废弃混凝土块不一定满足要求，所以需要对其进行筛分，把颗粒较大的混凝土块分拣出来，重新输送到破碎工位进行破碎，在此过程中，可以人工或机械的去除杂质。

通过对总功能的详细分析可以看出，要完全实现该功能的机械系统组成非常复杂，难以直接求得满足总功能的系统解，所以只有把总功能进行分解，得到可以直接实现的分功能，即功能元。根据功能元确定原则中的“某一功能对应的结构件是外购件或标准件，该功能不再分解”原则，对总功能进行分解。
