建筑垃圾再生骨料干粉抹灰砂浆制备注意要点

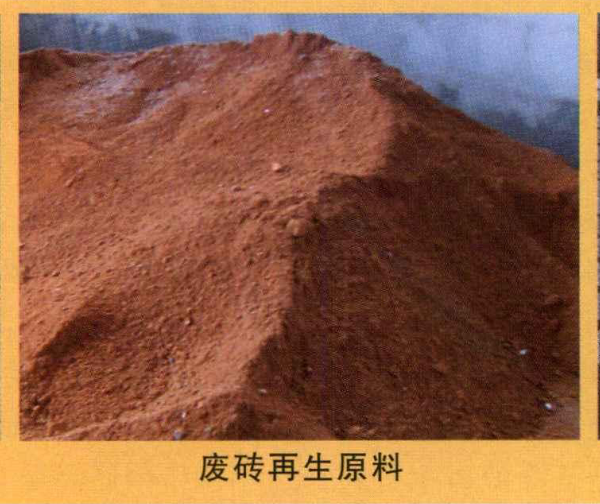

钢渣中含有硅酸三钙、硅酸二钙等活性矿物，在掺加活性激发剂以内掺法与水泥组成复合胶凝体系，在掺量较小时，因其火山灰效应和自紧密堆积效应会使再生骨料干粉抹灰砂浆的力学强度得到增强，在钢渣替代水泥量为18%时，试样的28d压强度达到22.56MPa，14d拉伸粘结强度达到0.33MPa；且在再生骨料干粉砂浆中掺加钢渣还能起到改善干粉抹灰砂浆和易性，提高后期强度和耐久性的目的。

硅灰因本身粒度小、活性高的特点，作为掺合料加入干粉砂浆填充于水泥颗粒间，可以密实砂浆浆体的结构，且可与水泥水化产物进行二次水化，减少砂浆浆体中的薄弱环节，提高砂浆的粘结力，因此有利于提高再生骨料干粉抹灰砂浆的强度和耐久性，当硅灰掺量为4%时，干粉抹灰砂浆的28d抗压强度达到了23.48MPa，14d拉伸粘结强度达到了0.35MPa。

在再生骨料干粉抹灰砂浆中掺加羧甲基纤维素保水剂，可显著提高干粉抹灰砂浆的保水率，且其中锁住水份的同时，引入的纤维素乳胶颗粒也使砂浆的稠度增高，增大了砂浆的粘结力，提高了干粉抹灰砂浆的拉伸粘结强度，在保水剂掺量为0.15%时，干粉抹灰砂浆的28d抗压强度为19.74MPa，14d粘结拉伸强度增大为0.38MPa。

掺入萘系好的减水剂后再生骨料干粉抹灰砂浆在稠度不变的条件下，砂浆用水量明显降低，减少了砂浆的内部结构孔隙，提高了砂浆的抗压强度，减水剂掺量为1.5%时，干粉抹灰砂浆28d抗压强度达到21.98MPa，14d粘结拉伸强度达到0.37MPa。

掺加了钢渣、硅灰和减水剂等的天然河砂干粉抹灰砂浆的收缩性能明显优于未掺加保水剂的再生骨料干粉抹灰砂浆的收缩性能，28d收缩率为0.98‰，再生骨料干粉抹灰砂浆在不加保水剂时，砂浆收缩率较高，28d收缩率达到了5.05‰。

加入羧甲基纤维素保水剂后，再生骨料干粉抹灰砂浆的收缩性能得到明显改善，在保水剂掺量为0.12%时，已满足《预拌砂浆》中对干粉抹灰砂浆收缩率的要求；在保水剂掺量为0.15%时，建筑垃圾干粉抹灰砂浆的28d收缩率已降为1.24‰，56d收缩率也仅为1.47‰。

再生骨料干粉抹灰砂浆的最佳原料配比选择为：灰料比1:4.0，硅灰掺量为4%，钢渣掺量为18%，钢渣激发剂掺量为0.5%，复合激发剂0.9%，界面增强剂1.2%，保水剂0.15%，减水剂为1.5%。
