国内外成套建筑垃圾处理工艺方案

大量研究表明，将建筑垃圾回收利用，可以用作公路路基、基层、底基层、垫层的原材料，只需要采用合适的加工工艺，建筑垃圾就可以实现变废为宝。

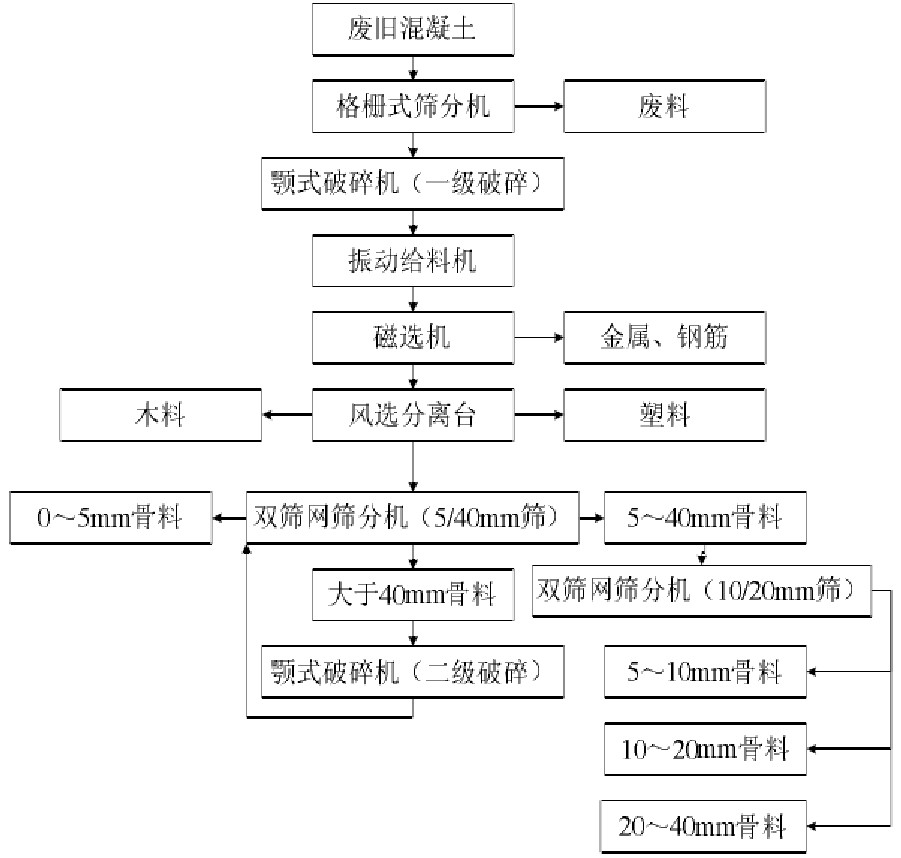

俄罗斯对于建筑垃圾再生利用方面的技术已经较为成熟，在实际生产中得到了广泛应用。在处理以废弃的混凝土块为主要原材料的建筑垃圾时，首先采用颚式破碎机对其进行粉碎处理。由于建筑垃圾中混有钢筋、木材、塑料、纺织品等不符合路基材料使用的物质，因此在破碎完成后，需要通过分选的工序，将这些杂质从建筑垃圾碎料中分离出来。之后通过筛分的工序，可以得到不同规格的再生骨料。初次筛分筛网规格为5mm、40mm，粒级大于40mm以上为超粒径骨料，进入破碎机二次破碎。二次筛分筛网规格为10mm、20mm，经初次筛分后5~40mm骨料进入二次筛分，将骨料分为5~10mm、10~20mm、20~40mm三种粒径。该套工艺采用两套筛分设备，粒径分级较细，但初期投资成本较大。

我国的建筑垃圾再生骨料的处理工艺大致相似，仅在部分细节上有所不同。当下破碎、筛分的工艺都已相当成熟，再生骨料的生产中关键是控制除杂、洁净的工艺技术，具体流程见下图。该套工艺中，处理对象也为混凝土，突出的特点就是在更好筛分后对于5~40mm骨料进行了热风烘干。烘干处理可弱化砂浆与骨料的键联接强度，有助于后续的破碎过程中砂浆从骨料表面脱落。

该套工艺经过三次筛分得到5~20mm、0~0.15mm、0.15~5mm三种骨料，分选效果良好。但烘干处理、二次破碎、二、三级筛分使再生骨料的生产成本较大。

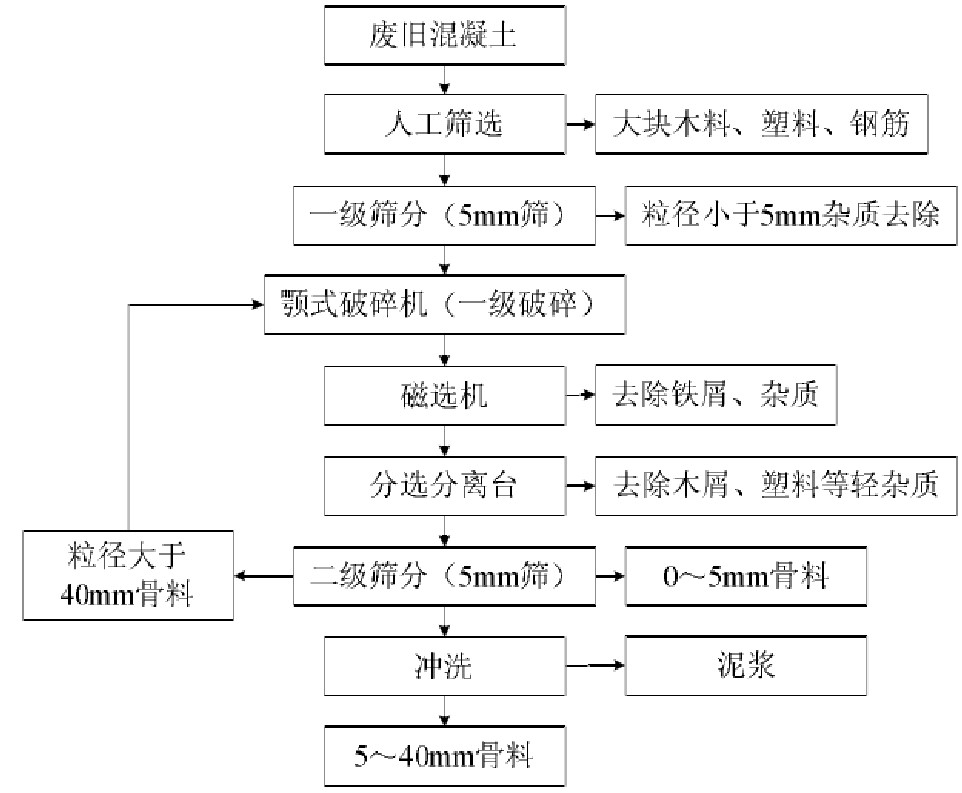

国内也有不同的处理工艺方案，比如下图，由于建筑垃圾中大块物料的存在会对回收处理设备产生干扰和损坏，因此在回收处理之前，建议采用人工分拣的方式予以剔除，以保证建筑垃圾再生利用的顺利进行。该套工艺经过两次筛分得到5~40mm、0~5mm两种骨料。为了获得比较纯净的再生骨料，对5~40mm骨料采取了冲洗工艺，以去除粘土、淤泥等影响强度的杂质。

该套工艺中人工分拣方式适用于经济型建筑垃圾骨料的加工。但所采用的冲洗工艺会增加生产成本，且在原有生产设备功率不变的情况，降低处理效率。
