建筑垃圾破碎机的设计

在配套的建筑垃圾破碎生产线中，一般会选择使用反击式破碎机进行破碎工艺。建筑垃圾的破碎主要是废弃混凝土的破碎，废弃混凝土是中硬度材料，没有粘性且含水量不高，而影响物料破碎的因素主要有物料内部结构、机械强度、硬度、含水量等。由于利用冲击的方式对物料进行破碎，影响破碎的主要因素为强度中的抗冲击强度，而混凝土的抗冲冲击强度小于石料，所以满足石料破碎的设备基本能应用到建筑垃圾回收处理中。

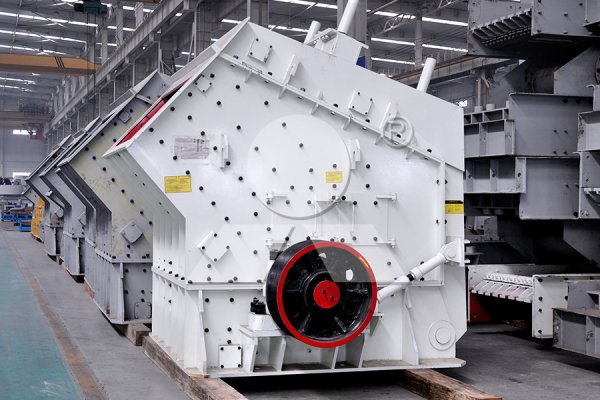

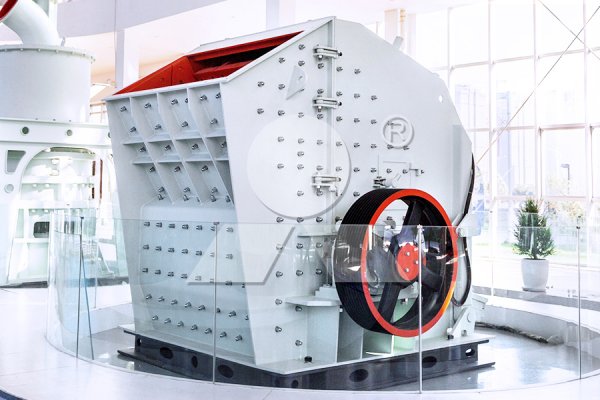

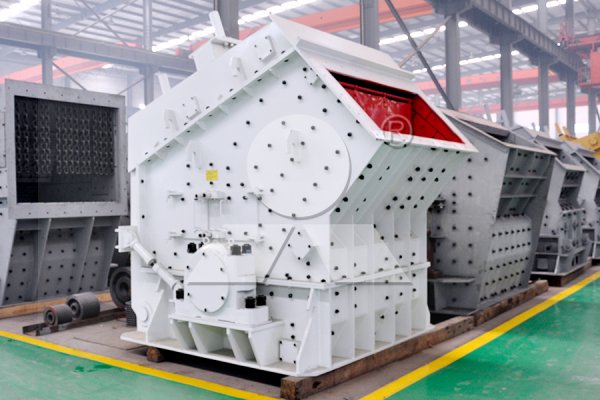

反击式破碎机结构独特，具有多级反击腔，能够实现物料的多次破碎；反击式破碎机的反击板角度可以调整，以保证物料在反击板和转子之间反复冲击，充分实现物料的破碎；将打击、反击、离心冲击、剪切、研磨有机结合在一起，具有破碎效率高的特点，同时有效提高了破碎过程中的能量利用。

但现有的反击式破碎机主要是为破碎石料，而为了更好的实现建筑垃圾的破碎，同时为了节能减排，降低能耗，提好的率，对反击式破碎机进行改进。由反击式破碎机的结构可以看出，影响反击式破碎机的破碎效率的主要因素为破碎腔的结构、主轴转子上的板锤的数量、反击板的空间角度等。他们影响物料在受力大小、破碎质量，出料粒度等。所以针对建筑垃圾的特性，对反击式破碎机几个关键部件参数进行改进。

调查研究当前反击式破碎机的技术参数，通过对比各种不同的机型，进行归纳总结；为了实现再生骨料最终在建筑结构屮的应用，结合建筑垃圾处理工艺中对再生混凝土骨料的要求，对反击式破碎机的工作能力、出进料粒度、再生骨料的质量等提出要求，初步确定了建筑垃圾破碎站应满足的性能及技术参数。

反击式破碎机破碎腔由进料导板、两级反击板以及由导板卸载点多第二级反击板排料口的圆弧所构成的空间组成。破碎腔和反击板的位置共同决定着物料在破碎腔内部的受力方向、破碎次数等，影响着物料的破碎效果，也决定了破碎机的工作能力。

影响废弃混凝土破碎的因素除了反击式破碎机的破碎腔，还有破碎机转子上的板锤数目、转子数、反击板的安装位置与角度等。其中，由于废弃混凝土与石料的破碎相比，其破碎强度较低而更容易破碎，所以板锤的数目既能影响废弃混凝土的破碎程度，又可以实现节能减排。板锤的数目和转子直径有关，不论装几个板锤，都必须保证物料到卸载点时刚好与板锤相遇的原则。

通过已设计好的破碎腔参数、板锤数量的确定，结合已有的反击式破碎机的转子、反击板等，对其进行三维建模，最后进行组装实现整个反击式破碎机的结构设计，得到新型反击式破碎机的三维模型。
