再生骨料混凝土掺入粉煤灰有什么影响

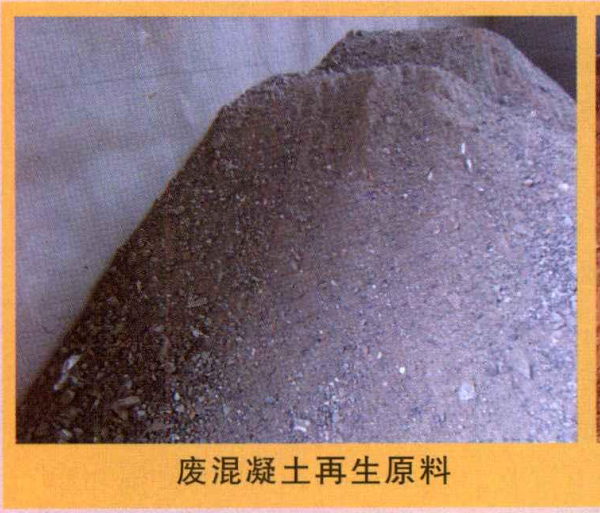

配制用来浸泡再生粗骨料的“水泥、粉煤灰”浆液时使用与配制再生混凝土完全相同的水泥及水灰比，粉煤灰的掺入量分别定为配制再生骨料混凝土所用水泥量的10%, 20%, 30%, 40%, 50%，采用人工拌和，自然养护。

随着“水泥、粉煤灰”浆液中粉煤灰掺量的增加，再生骨料混凝土拌合物的和易性不断的提升。 在“水泥、粉煤灰”浆液中粉煤灰的掺量取配制再生骨料混凝土水泥用量的30%为佳，掺量过多或过少都会影响到再生骨料混凝土的强度。

（1）影响和易性的原因

①随着浆液中粉煤灰掺量的增加,由再生粗骨料表而粘附而带入再生骨料混凝土拌合物的粉煤灰量在增加。粉煤灰是由大小不等的球状颗粒的玻璃体组成，表面比较光滑，需要较少的湿润水。部分颗粒较小的粉煤灰可以进入骨料孔隙以及水泥颗粒之间，起到填充作用，取代了部分间隙水，这样就使更多的水参与到改善混凝土拌合物的和易性中来。

②粉煤灰的掺入也可有效地分散水泥颗粒，避免水泥聚集成团，可以释放更多地浆体来润滑骨料，改善拌合物的和易性。

③粉煤灰的球状颗粒还可以在较大的水泥颗粒之间起到一定的滚珠轴承作用，减小了水泥颗粒之间的摩擦力，改善了拌合物的和易性。

（2）影响抗压强度的原因

粉煤灰本身对于混凝土具有强化作用，可以提高混凝土的强度。但是过量粉煤灰的加入则有可能改变混凝土细骨料的级配，影响混凝土的强度。另外，过量粉煤灰的加入也可能使粉煤灰的球状颗粒在混凝土骨架材料受力过程中，起到一种润滑作用，影响混凝土的强度。

综合以上数据和分析，“水泥、粉煤灰”浆液强化试验中，粉煤灰的掺量定为配制再生骨料混凝土所用水泥量的30%。
